Цифровые технологии кардинально изменили проектирование в строительстве. 3D-визуализация и технология информационного моделирования стали стандартами, однако их часто путают. Понимание разницы критически важно для выбора подхода к созданию проекта, управления им на всех этапах. Внедрение передовых методов уже активно происходит в проектных бюро, становясь ключевым фактором конкурентоспособности.
Что такое 3D моделирование
3D моделирование формирует трёхмерную графическую оболочку объекта. Итогом является визуальная, геометрически точная цифровая модель здания, позволяющая оценить архитектурную форму, объёмы и эстетику. Назначение — качественная визуализация архитектурных и инженерных решений для презентации, согласования дизайна, создания реалистичных изображений, анимаций. Это «цифровой макет», идеальный для демонстрации внешнего вида, пространственных отношений, но несущий минимум информации о физических свойствах, материалах, стоимости. Часто такая модель становится финальным продуктом для визуального одобрения клиентом.

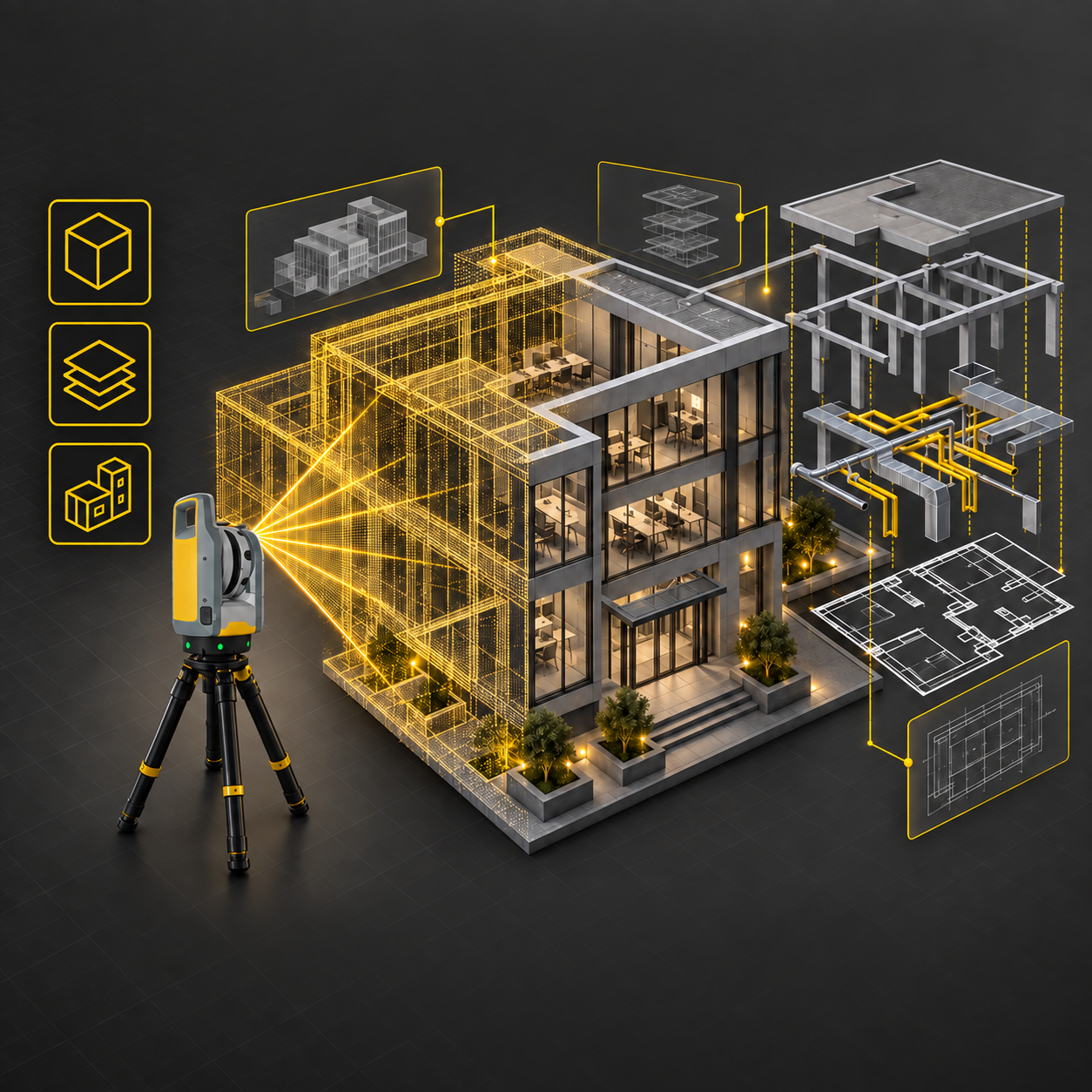

Что такое технология информационного моделирования
Building Information Modeling (BIM) — это процесс управления всеми данными об объекте на протяжении его жизненного цикла. Информационная модель здания — интеллектуальная база данных, где каждый элемент (стена, окно, воздуховод) содержит атрибутивную информацию: производителя, стоимость, срок службы, параметры энергопотребления, эксплуатационные требования. Данный подход предполагает объектное проектирование, где элементы «знают» свои функции, взаимосвязи, правила монтажа. Это «цифровой двойник» реального сооружения, используемый для анализа, строительства, эксплуатации. Его ценность — в едином, непротиворечивом источнике истины для всех участников.
Ключевые различия между 3D и BIM подходами
Разница между подходом 3D и информационным моделированием принципиальна и заключается не в форме, а в содержании:
- Данные. 3D-модель — это геометрия. Интеллектуальная модель — геометрия плюс структурированные данные (атрибутивная информация).
- Процесс. 3D-моделирование часто завершает проект. Создание информационной модели — основа процесса, начиная с концепции.
- Результат. Итог 3D-работы — визуализация, картинка. Итог работы в методологии BIM — информационный контейнер для автоматического формирования чертежей, спецификаций, расчётов.
- Коллаборация. В 3D работа часто ведётся разрозненно. Информационное моделирование основано на совместной работе проектировщиков и подрядчиков на единой облачной платформе, что обеспечивает координацию и выявление коллизий на ранних стадиях, устраняя ошибки на стройплощадке.
Таким образом, 3D отвечает на вопрос «как это будет выглядеть?», а подход BIM — «как это будет построено, использоваться и обслуживаться?».
Преимущества и применение BIM моделирования
Технология информационного моделирования выводит управление проектами на новый уровень. Её применение минимизирует риски, сокращает сроки, оптимизирует бюджет. Выгоды: снижение количества ошибок, уменьшение непредвиденных расходов, повышение предсказуемости результата, улучшение экологических показателей сооружения. В Санкт-Петербурге данный стандарт работы становится обязательным требованием для крупных государственных заказов, комплексных проектов редевелопмента, строительства социально значимых объектов.
Этапы создания BIM модели и работа с данными
Создание информационной модели — многоуровневый процесс, требующий четкого протокола.
- Концептуальное моделирование. Формирование базовой объёмно-планировочной модели, предварительный анализ участка, ориентации, инсоляции.
- Детальное проектирование. Разработка архитектурных, конструктивных, инженерных разделов в единой среде. Наполнение элементов данными, создание многоуровневой структуры модели (LOD).
- Координация и анализ. Автоматизированная проверка модели на коллизии (столкновения сетей), анализ энергоэффективности и нагрузок, светотехнические расчеты.
- Строительное моделирование. Добавление данных для строительства: логистика, этапность, календарный план (4D), расчет стоимости и сроков строительства (5D).
- Эксплуатационная модель. Передача заказчику «цифрового двойника» для управления зданием, планирования ремонтов, интеграции с системами «умного дома», диспетчеризации.
На каждом этапе происходит накопление, актуализация информации, доступной для авторизованных участников.
Программное обеспечение и инструменты для BIM
Ведущие программы для работы по этой технологии — Autodesk Revit, Graphisoft Archicad, Tekla Structures. Это комплексные платформы для объектного проектирования, каждая со своей специализацией (архитектура, конструкции, сети). Для координации, управления данными, выявления коллизий используют Navisworks, Solibri. Работа придерживается единых стандартов (BEP – BIM Execution Plan), а взаимодействие обеспечивают специализированные облачные платформы, такие как Autodesk BIM 360, Trimble Connect. Эти инструменты позволяют интегрировать все разделы проектной документации в одну согласованную модель, обеспечивая удалённый доступ, контроль версий.
Использование BIM на всех стадиях жизненного цикла объекта
Сила информационного моделирования — в сквозном применении, что превращает разовые данные в долгосрочный актив.
- Проектирование: Создание согласованной модели, автоматическая генерация чертежей, расчёт стоимости, ведение общей базы спецификаций.
- Строительство: Управление поставками, логистикой, контроль за выполнением работ с помощью планшетов на стройплощадке. Использование модели для разметки, монтажа сложных узлов.
- Эксплуатация: Управление активами, планирование технического обслуживания, ремонтов на основе точных данных о каждом элементе. Анализ энергопотребления, управление пространствами, моделирование эвакуации.
- Реновация или снос: Точные данные о конструкциях, материалах, скрытых коммуникациях для планирования безопасной модернизации или демонтажа.
Таким образом, подход, основанный на создании информационной модели, — это не просто инструмент проектировщика, а стратегическая технология управления жизненным циклом здания. Она трансформирует разрозненные данные в ценный актив, снижая затраты, повышая качество, обеспечивая полную прозрачность процессов для всех участников проекта. Внедрение этого стандарта знаменует переход от работы с чертежами к управлению информацией, что изначально закладывает основу для экономичной, безопасной, устойчивой эксплуатации будущего сооружения.
